Système d'alimentation complet Calculs d'analyse de courant de défaut de défaut Short Circuit

L'application mobile analytique Short Circuit effectue des calculs de courant de défaut de Short Circuit disponibles dans le système d'alimentation radial triphasique avec laquelle vous travaillez. L'application prend en considération tous les paramètres électriques clés du système de distribution d'énergie, y compris l'alimentation, les câbles, les transformateurs, les générateurs et les moteurs.

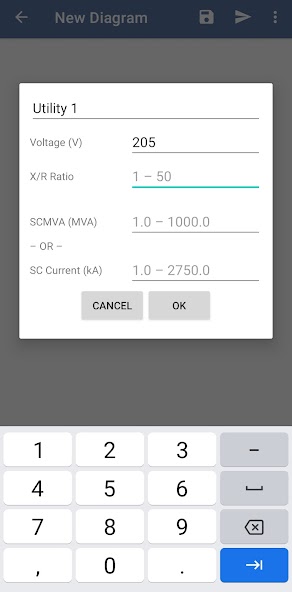

La source peut être définie sous forme de transformateur ou de barre de bus avec un niveau de Short Circuit spécifié. Si une source de transformateur est utilisée, le niveau de Short Circuit du côté primaire peut être réglé sur Infinity en définissant le champ de données vide.

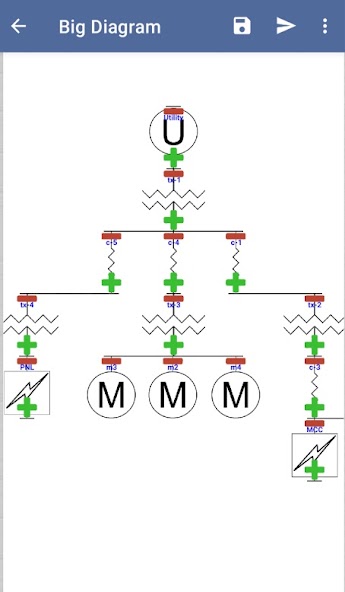

Ajoutez des composants un par un pour construire un diagramme à ligne unique. Les composants peuvent être des câbles, des transformateurs, des charges de ligtage, des dispositifs électriques, des moteurs et des générateurs. Une fois qu'un composant a été ajouté, ses données peuvent être modifiées en appuyant sur le composant lorsqu'ils sont affichés à l'écran.

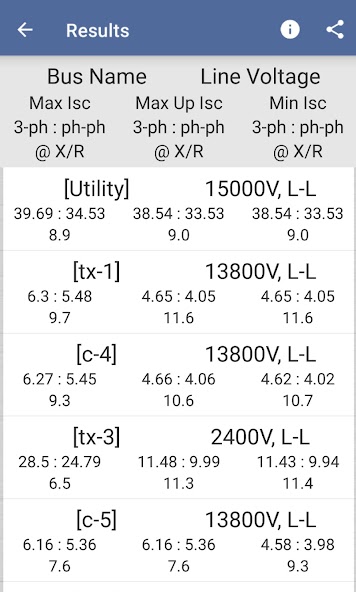

Appuyez sur le bouton «Exécuter l'analyse» pour calculer les valeurs de courant Short Circuit en trois phases et phase à phase et le rapport x / R de défaut à chaque barre de bus.

Informations supplémentaires sur SCA V1.0 Mobile et la méthode complète pour l'analyse Short Circuit

Les calculs de courant de défaut Short Circuit point à point simple sont effectués en utilisant les valeurs de résistance à la loi et l'équipement d'Ohm. Pour déterminer le courant de défaut à divers endroits dans le système d'alimentation, les caractéristiques du système telles que la valeur Short Circuit disponible à l'entrée du service, la tension de ligne, la notation KVA du transformateur et l'impédance en pourcentage, les caractéristiques du conducteur sont utilisées.

Les calculs deviennent plus compliqués lorsque les valeurs de résistance sont remplacées par des valeurs d'impédance. Par exemple, le rapport transformateur de la réactance à la résistance (x / r) est utilisé avec l'impédance en pourcentage du transformateur pour déterminer les valeurs X et R sur des bases par unité. De même, l'impédance pour les conducteurs dans le système électrique est également décomposée en composantes X et R de l'impédance.

Le courant de défaut asymétrique maximal est également déterminé par le rapport x / r. Le courant asymétrique total est une mesure du composant CC total et du composant symétrique. Le composant asymétrique se désintègre avec le temps et fera en sorte que le premier cycle d'un courant de défaut soit plus grand en amplitude que le courant de défaut à l'état d'équilibre. De plus, la décroissance du composant CC dépend du rapport x / r du circuit entre la source et le défaut.

Connaître le rapport défaut x / r est essentiel lors de la sélection des équipements électriques et de protection. Par exemple, tous les dispositifs de protection basse tension sont testés à des rapports X / R prédéterminés. Si le rapport X / R calculé à un point donné du système de distribution électrique dépasse le rapport X / R testé du dispositif de protection contre les surintensités, un engrenage alternatif avec une note X / R adéquat doit être pris en compte ou que la notation efficace du dispositif doit être réduite.

Caractéristiques et capacités:

1. Calculez les courants de Short Circuit phase à trois phases dans chaque bus dans votre système de distribution d'énergie

2. Déterminer le courant Short Circuit disponible maximum, la quantité de courant Short Circuit en amont maximal et le courant de Short Circuit minimum disponible uniquement par une seule source. Le courant Short Circuit disponible (ASCC) et la partie de l'ASCC via des valeurs de courant de dispositif de protection sont nécessaires pour l'analyse complète des dangers à l'arc à l'arc à l'aide de méthodes NFPA 70E et IEEE 1584

3. Calculez les contributions des générateurs et des moteurs

4. Ajouter des câbles de jauge en fil métallique nord-américain ainsi que des câbles internationaux

5. Effectuer une analyse complète Short Circuit en prenant en compte les parties actives et réactives de l'impédance de l'équipement

6. Déterminez le rapport défaut x / r à chaque bus

7. Enregistrer, renommer, doubler les diagrammes à une seule ligne et les données de l'équipement

8. Exporter, importer des diagrammes en une ligne et toutes les données de l'équipement pour un partage facile

9. Envoyer des résultats de calcul et capturer des diagrammes à une seule ligne par e-mail

Quoi de neuf dans la dernière version 1.0.18
